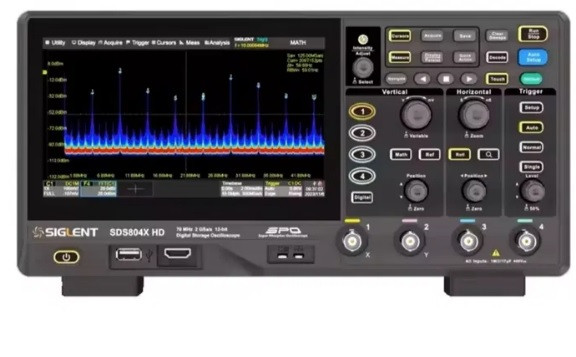

Цифровий осцилограф SIGLENT SDS804X HD 4x70МГц 2 Гвіб/с

SIGLENT SDS804X HD – це цифровий чотириканальний осцилограф високої роздільної здатності, оснащений 12-розрядним аналого-цифровим перетворювачем з частотою дискретизації 2 Гвиб/с та відмінною продуктивністю за рівнем шуму. Він має смугу пропускання 70 МГц та максимальну глибину пам'яті 50 МБ.

Пристрій використовує технологію SPO від SIGLENT з максимальною швидкістю захоплення осцилограм до 80 000 осц/с (у звичайному режимі до 500 000 осц/с в режимі сегментованої вибірки), функцією 256-рівневої градації інтенсивності осцилограми і температур. Також осцилограф оснащений інноваційною цифровою системою запуску з високою чутливістю та низьким рівнем тремтіння. Система запуску підтримує кілька потужних режимів, включаючи запуск послідовною шиною. Інструменти запису історії сигналів, функції пошуку та навігації, тесту по масці, побудови діаграм Боде, аналізу потужності, дозволяють захоплювати, зберігати та аналізувати розширені записи сигналів. Серед інших особливостей моделі SDS804X HD – широкий набір вимірювальних та математичних функцій, генератор сигналів довільної форми 25 МГц (опція) та послідовне декодування.

Ємнісний сенсорний екран з діагоналлю 7 дюймів підтримує мультитач-жести і має зручний дизайн інтерфейсу користувача, що значно підвищує ефективність роботи. Він також підтримує керування мишею та віддалене веб-керування через LAN.

Особливості
12-розрядна висока роздільна здатність
12-бітові аналого-цифрові перетворювачі з частотою дискретизації до 2 Гвиб/с
4 аналогові канали, смуга пропускання до 70 МГц
SPO-технологія
Швидкість захоплення осцилограм: до 80 000 осц/с (стандартний режим) та 500 000 осц/с (режим сегментованої вибірки)
Підтримка 256 рівнів градації інтенсивності осцилограми, температурний градієнт
Глибина пам'яті до 50 млн. точок
Цифрова система запуску
Інтелектуальний запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (підтримка HDTV), Qualified, Nth edge, Delay, Setup/Hold time
Запуск та декодер послідовної шини, підтримка протоколів I2C, SPI, UART, CAN, LIN
Режим сегментованої пам'яті, що розділяє максимальну довжину запису на кілька сегментів (до 80 000) відповідно до умов запуску, заданих користувачем (з дуже коротким періодом простою між сегментами)
Функція запису осцилограм в історію (макс. Довжина запису осцилограм - 80 тис кадрів)
Автоматичні вимірювання понад 50 параметрів, підтримка статистики з гістограмою, відстеженням, трендом, вимірюванням стробування та вимірюваннями з математичних, історичних та опорних значень
4 математичні траси (FFT до 2 МБ, додавання, віднімання, множення, поділ, інтегрування, диференціювання, вилучення квадратного кореня і т. д.), підтримка редактора формул
Безліч функцій аналізу даних (пошук, навігація, лічильник, діаграма Боде та аналіз потужності)
Високошвидкісна апаратна функція перевірки масок з інструментом Mask Editor для створення масок користувача
16 цифрових каналів (опціонально)
Генератор сигналів 25 МГц (опціонально)
Ємнісний сенсорний 7-дюймовий TFT-дисплей з роздільною здатністю 1024×600 (підтримує мультитач-жести)
Широкий вибір інтерфейсів: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
Вбудований веб-сервер підтримує дистанційне керування через порт LAN за допомогою веб-браузера
Підтримка команд дистанційного керування SCPI
Підтримка бездротової миші та клавіатури.

Комплектація

• Цифровий осцилограф SIGLENT SDS804X HD - 1 шт.
• USB-кабель - 1 шт.
• Інструкція з початку роботи - 1 шт.
• Пасивний щуп - 4 шт.
• Сертифікат калібрування - 1 шт.
• Кабель живлення – 1 шт.
