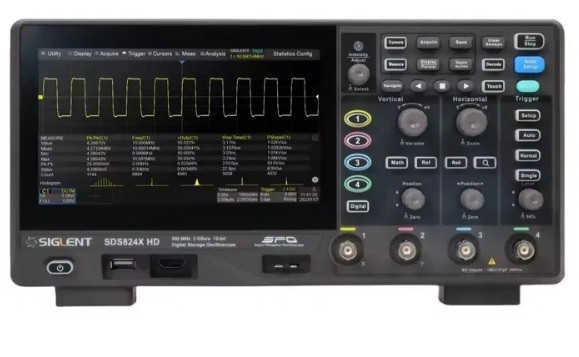

Цифровий осцилограф SIGLENT SDS824X HD 4x200МГц 2 Гвіб/с, розкодований

Новий прилад, без використання, в заводській упаковці SDS804X HD з встановленною ліцензією на SDS824X HD. Повністю розкодований до смуги 200 МГц з усіма функціями. Відмінність між приладами в цій лінійці саме в ліцензії. Саме ліцензіями встановлюються спроможні характеристики приладів. В приладах цієї серії стоїть однай й та сама материнська плата з однаковими портами, інтерфейсами. Тому опис і характеристики прилада саме SDS824X HD.
Ціни на прилади серії SDS824X HD стартують від 41000 грн, на прилади SDS804X HD від 24000 грн. Придбавчи цей прилад ви маєте чудову нагоду користуватися всіма можливостями Siglent SDS824X HD, зекономив свій бюджет вдвічі.

SIGLENT SDS824X HD – це цифровий чотириканальний осцилограф з високою роздільною здатністю, оснащений 12-розрядним аналого-цифровим перетворювачем з частотою дискретизації 2 Гвиб/с і чудовою продуктивністю за рівнем шуму. Він має смугу пропускання 200 МГц і максимальну глибину пам’яті 100 МБ. З розширеними математичними/вимірювальними функціями і РК-дисплеєм 7" (1024 x 600) 17,78 см.

Пристрій використовує технологію SPO від SIGLENT з максимальною швидкістю захоплення осцилограм до 120 000 осц/с (у звичайному режимі, до 500 000 осц/с у режимі сегментованої вибірки), функцією 256-рівневої градації інтенсивності осцилограм та температурним градієнтом. Також осцилограф оснащений інноваційною цифровою системою запуску з високою чутливістю і низьким рівнем тремтіння. Система запуску підтримує кілька потужних режимів, зокрема запуск за послідовною шиною.

Інструменти запису історії сигналів, функції пошуку та навігації, тесту за маскою, побудови діаграм Боде, аналізу потужності, дають змогу захоплювати, зберігати й аналізувати розширені записи сигналів. Серед інших особливостей моделі SDS824X HD – широкий набір вимірювальних і математичних функцій, генератор сигналів довільної форми 25 МГц (опція), а також послідовне декодування.

Ємнісний сенсорний екран з діагоналлю 7 дюймів підтримує мультитач-жести та має зручний дизайн користувацького інтерфейсу, що значно підвищує ефективність роботи. Він також підтримує керування мишкою та віддалене вебкерування через LAN.

Особливості
12-розрядна висока роздільна здатність
12-бітові аналого-цифрові перетворювачі з частотою дискретизації до 2 Гвиб/с
4 аналогові канали, смуга пропускання до 200 МГц
SPO-технологія
Швидкість захоплення осцилограм: до 120 000 осц/с (стандартний режим) і 500 000 осц/с (режим сегментованої вибірки)
Підтримка 256 рівнів градації інтенсивності осцилограми, температурний градієнт
Глибина пам’яті до 100 млн точок
Цифрова система запуску
Інтелектуальний запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (підтримка HDTV), Qualified, Nth edge, Delay, Setup/Hold time
Запуск і декодер послідовної шини, підтримка протоколів I2C, SPI, UART, CAN, LIN
Режим сегментованої пам’яті, що розділяє максимальну довжину запису на кілька сегментів (до 80 000) відповідно до умов запуску, заданих користувачем (з дуже коротким періодом простою між сегментами)
Функція запису осцилограм в історію (макс. довжина запису осцилограм – 80 тис кадрів)
Автоматичні вимірювання понад 50 параметрів, підтримка статистики з гістограмою, треком, трендом, вимірюванням стробування та вимірюваннями за математичними, історичними та опорними значеннями
4 математичні траси (FFT до 2 МБ, додавання, віднімання, множення, ділення, інтегрування, диференціювання, обчислення квадратного кореня тощо), підтримка редактора формул
Безліч функцій аналізу даних (пошук, навігація, лічильник, діаграма Боде й аналіз потужності)
Високошвидкісна апаратна функція перевірки масок з інструментом Mask Editor для створення користувацьких масок
16 цифрових каналів (опціонально)
Генератор сигналів 25 МГц (опціонально)
Ємнісний сенсорний 7-дюймовий TFT-дисплей з роздільною здатністю 1024×600 (підтримує мультитач-жести)

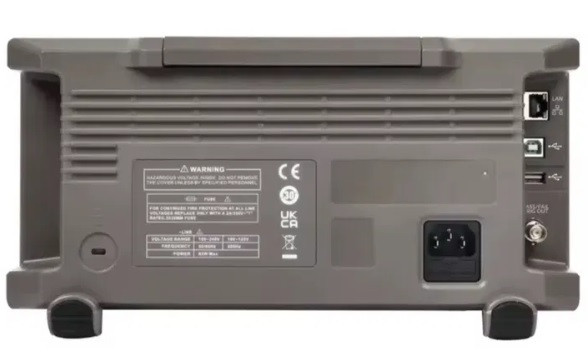

Широкий вибір інтерфейсів: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
Вбудований вебсервер підтримує дистанційне керування через порт LAN за допомогою веббраузер
Підтримка команд дистанційного керування SCPI
Підтримка бездротової миші та клавіатури

Модель SDS824X HD
Аналогові канали 4 (SDS824X HD),
Смуга пропускання 200 МГц
Вертикальна роздільна здатність 12 бит
Частота дискретизації (макс.) Одноканальний режим: 2 Гвиб/с,
Двоканальний режим: 1 Гвиб/с,
Чотириканальний режим: 500 Мвиб/с

Глибина пам’яті
(макс.)Одноканальний режим: 100 МБ/канал,
Двоканальний режим: 50 МБ/канал,
Чотириканальний режим: 25 МБ/канал

Швидкість захоплення осцилограм
(Макс.) Стандартний режим: 120 000 осц/с;
Режим сегментованої вибірки: 500 000 осц/с


Габарити Довжина × Висота × Ширина = 312 мм × 151 мм × 132,6 мм
(з ручками та опорними ніжками)

Вага вага нетто 2,6 кг, вага брутто 3,8 кг

Комплектація

• Цифровий осцилограф SIGLENT SDS804X HD — 1 шт.
• USB-кабель — 1 шт.
• Коротка інструкція — 1 шт.
• Пасивний щуп — 4 шт. (PB470, 70 МГц)
• Сертифікат калібрування — 1 шт.
• Кабель живлення — 1 шт.
