Осцилограф FNIRSI-1014D 2 канали 100MHz 1Gsps, генератор, 7", 5 В

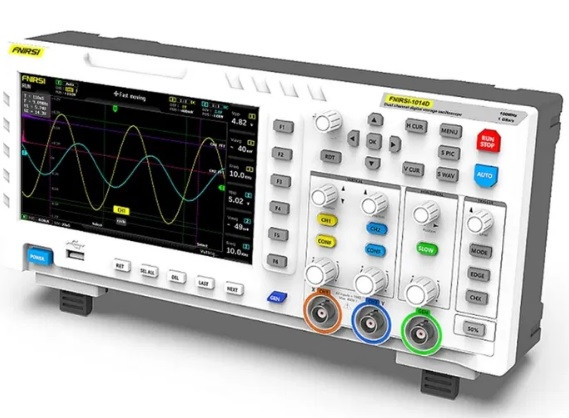

Fnirsi 1014D — компактний і недорогий осцилограф із двома каналами, генератором сигналів, великим матовим кольоровим екраном, USB-портом і вбудованою пам'яттю — новинка від FNIRSI. З особливостей великого матового кольорового екрана 7" (800 х 480 точок), наявність USB-порту та можливість запису сигналів.

Характеристики:

Ширина аналогового діапазону: 100 МГц х 2

Кількість каналів: 2 канали

Максимальна частота дискретизації в реальному часі: 1 Гвиб/с

Вертикальна чутливість: 50 мВ/діл ~ 500 В/діл

Діапазон розгортки по горизонталі: 50 с/діл ~ 10 нс/діл

Максимальна вимірювана напруга: 40 В (дільник 1X), 400 В (дільник 10X). Глибина зберігання: 240 Кбіт.

Вхідний опір: 1 МОм

Точність АЦП: 8 біт

Режим вимірювання: AC/DC

режим тригера: одиничний, нормальний, автоматичний

Край тригера: передній край/східний край

Напруга зовнішнього запуску 0~40 В

Вбудований генератор частоти має 14 типів сигналів. Максимальна вихідна частота синусоїди — 10 МГц, складних сигналів до 2 МГц.

Порти розширення: експорт зображень через USB

Розмір упаковки: 340*140*70 мм

Вага упаковки: 1500 г

Ця модель — щось середнє між кишеньковими осцилографічними пробниками та повноцінними настільними моделями. Розмір корпусу — 43 х 14 см за товщини 7 см (з урахуванням ручок). Гарний варіант для радіоаматорів, електроніків-початківців, також для ремонтників.

Працює від зовнішнього живлення 5 В (USB на круглий джек), у комплекті є 2 щупи (P6100, з калібруванням, до 100 МГц).

Два канали, є вихід вбудованого генератора частоти.

Наявність функції перетворення Фур'є (FFT), тобто в якихось межах можна переглядати спектр сигналів (зазвичай це платна опція, або тільки в дорогих моделях).

Мінімальна роздільна здатність по вертикалі — 50 mV/div. Це обмеження накладається використовуваною схемотехнікою.

Вбудований генератор частоти має 14 типів сигналів. Максимальна вихідна частота синусоїди — 10 МГц, складних сигналів до 2 МГц.

Як центральний процесор використовується чип SoC Allwinner F1C100 (ARM926EJ-S) з вбудованою пам'яттю 32MB DDR SDRAM. Обсяг флешпам'яті — 1 Гб.

Використовуються два двоканальних АЦП, обіслана аналогова смуга — 1 Gs/s. Обробкою займається окрема Пліс. Наскільки це реально не можна сказати, найімовірніше, це значення вказується з урахуванням сучасних алгоритмів цифрової обробки сигналів (стробоскопічне осциллографія та інше вгадування форми періодичних сигналів).

Максимум на вхід можна подавати до 40 Вольтів, з роздільником на щупі 10х — до 400 В. Якщо вживати щупи типу Р4100 (100:1), то можна й більше. Отже, можна перевіряти високовольтні ланцюги, ланцюги живлення, вихідні каскади ШІМ-перетворювачів тощо.

Комплектація

-          осцилограф FNIRSI-1014D

-          два щупи Р6100 на 100 МГц із маркувальними кільцями та калібрувальним викрутком

-          BNC кабель із затискачами типу "крокодил" для сигнал-генератора

-          інструкція на осцилограф (англійською мовою)

-          кабель USB-A/USB-A для під'єднання до комп'ютера

-          кабель USB-A/DC для під'єднання до джерела живлення

-          блок живлення 220/5 В
