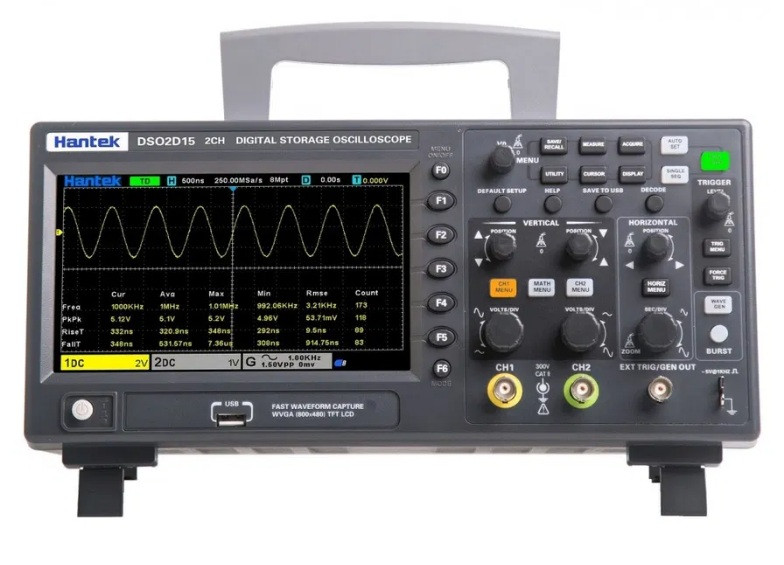

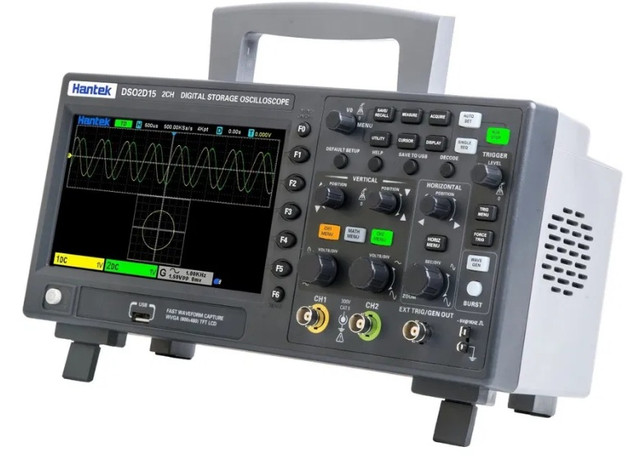

Hantek DSO-2D15 - 2-х канальний осцилограф, виробництва компанії Hantek, має смугу пропускання 2 х 150 МГц, генератор сигналів до 25 МГц Значний обсяг пам'яті: 8М пікселів, високу швидкість вибірки: 1 ГВ/с.
Hantek DSO-2D15:
- • Швидкість захоплення: 1 ГВ/с, вхідна чутливість: 2 мВ – 10 В/діл, обсяг пам'яті: 8М пікселів
- • Захоплення та декодування: RS232/UART, I2C, SPI, CAN, LIN
- • Функція підвищення роздільної здатності до 12 біт
- • Розширена функціональність системи захоплення
- • Автоматичні вимірювання 32 параметрів, статистичний аналіз
- • Математичні функції: додавання, віднімання, множення, поділ, БПФ (FFT).
- • Генератор сигналів до 25 МГц
Технічні характеристики осцилогафа Hantek DSO2D15:
- • Смуга пропускання та кількість каналів: 150 МГц х 1 каналу
- • Імпеданс входу: 1МОм, 25пФ
- • Швидкість вибірки (АЦП): 1 ГВ/с (в реальному масштабі часу), 500 МВ/с (для 2 каналів)
- • Розширений об'єм пам'яті: 8 М пікселів.
- • Чутливість по вертикалі: 2 мВ/поділ – 10 В/поділ
- • Розгортка у часі: 2 нс/поділ – 1000 с/поділ.
- • Математичні операції: додавання, віднімання, множення, поділ, БПФ, інвертування
- • Режим вимірів, курсорні виміри, автоматичні виміри: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, falling pinging rising difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
- • Режим відображення осцилограм: XY (для побудови фігур Ліссажу) , XT.
- Режим синхронізації: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
- • Режими роботи курсорів: Cross, Trace, Horizontal, Vertical
- • Аналізатор спектру (БПФ), вікна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
- • Формати збереження: текстовий файл, графічний формат: jpg/bmp, файл MS excel/word.
Вбудований генератор AWG (одноканальний):
- • Діапазон частот: 0.1 Гц – 25 МГц
- • Частота вибірки: 200 МВ/с, роздільна здатність по вертикалі: 12 біт
- • Форми сигналів: Sine, Square, Pulse, Triangle, Sampling, Exp, Noise.
- Sin: 0.1 Гц - 25 МГц
- Square/pulse: 0.1 Гц – 10 МГц
- Triangular wave: 0.1 Гц – 1 МГц
- Sampling wave: 0.1 Гц – 1 МГц
- EXP wave: 0.1 Гц – 5 МГц
• Габарити: 318 мм х110 мм х 150 мм, маса: 1,9 кг.
Комплектація:
- • Цифровий осцилограф Hantek DSO2D15 – 1 шт.
- • Пробники осцилографічні, поділ 1:10 – 1 шт.
- • Кабель USB – 1 шт.
- • Кабель BNC-BNC – 1 шт.
- • Кабель живлення – 1 шт.
