Портативний осцилограф FNIRSI DSO-TC3 генератор, тестер компонентів

,,

Характеристики та опис

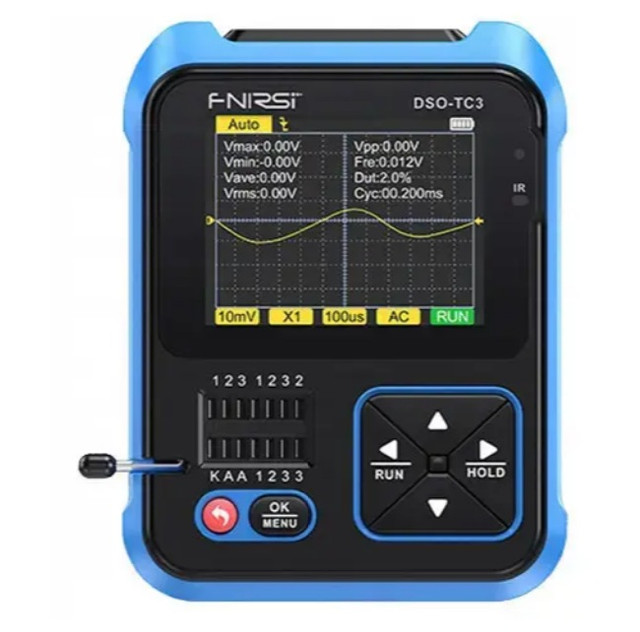

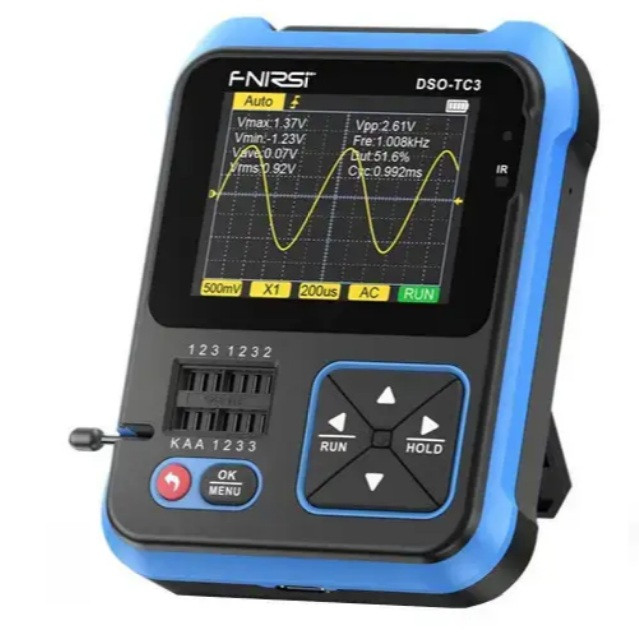

FNIRSI DSO-TC3 – універсальний цифровий вимірювальний прилад, який поєднує в одному пристрої функції цифрового осцилографа, генератора сигналів та тестера електронних компонентів. Девайс має компактні розміри, вбудований акумулятор, великий кольоровий дисплей і корпус з якісної пластмаси.
1. Цифровий осцилограф із частотою дискретизації в режимі реального часу до 10 мс/с. Частота смуги пропускання становить 500 кГц, а максимальна напруга сигналу - до 400 В. Підтримується функція повного тригера (автоматичний, одиночний або звичайний). Виміряна форма сигналу може відображатись на дисплеї без додаткових налаштувань. Вертикальна чутливість від 10 мВ до 10, а діапазон горизонтальної розгортки становить від 1 мс до 10 с.
2.Генератор сигналів дозволяє формувати 6 видів сигналів: синусоїдальний (1-10 кГц/0-3.3 В/50%), прямокутний (1-100 кГц/3.3 В/50%), імпульсний (1-100 кГц/3.3 В/ 0-100%), трикутний (1-10 кГц/0-3.3 В/50%), пилкоподібна хвиля (1-10 кГц/0-3.3 В/0-100%) та постійний струм. Вихідна частота регульована в діапазоні від 1 до 100 кГц. Постійна напруга в діапазоні від 0 до 3.3 В. Регульований коефіцієнт заповнення вихідного сигналу від 0 до 100%.
3.Тестер електронних компонентів дозволяє автоматично визначати та вимірювати показання різних транзисторів (в т.ч. тріоди NPN та PNP, N-канальні та P-канальні метало-оксидні напівпровідникові польові транзистори, JFET, одинарні та подвійні діоди, тиристори). Підтримується автоматичне визначення висновків. Діапазони виміру ємності від 25 пФ до 100 мФ, опору – від 0.01 Ом до 50 МОм, індуктивності – від 10 до 1000 мкГн. Вхідна напруга – від 0 до 40 ст.

Характеристики:

модель: FNIRSI DSO-TC3;
кольоровий РК-екран із діагоналлю 2.4”;
живлення: вбудований акумулятор Li-Ion, ємністю 1500 мАг, заряджання через роз'єм USB Type-C;
розміри: 7.9 x 10.3 x 3.1 см;
вага: 140 г;
матеріал: якісний пластик.

Комплектація:

·         осцилограф 3 до 1 FNIRSI DSO-TC3;

·         високовольтний щуп P6100;

·         щуп із затискачами типу “крокодил”;

·         3 кабелі із затискачами для підключення радіоелектронних компонентів;

·         кабель USB Type A – USB Type-C для заряджання вбудованого акумулятора;

·         багатомовна інструкція (є російська).
