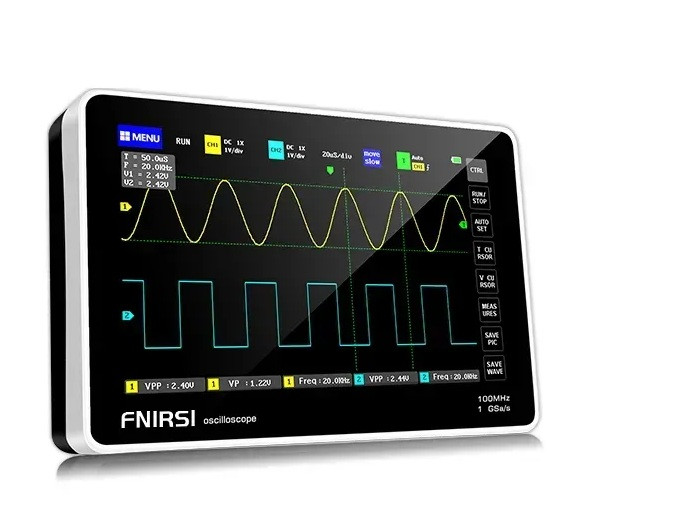

Осцилограф FNIRSI-1013D 2x100МГц, 1 ГВ/с, 7" Euro

Осцилограф FNIRSI-1013D

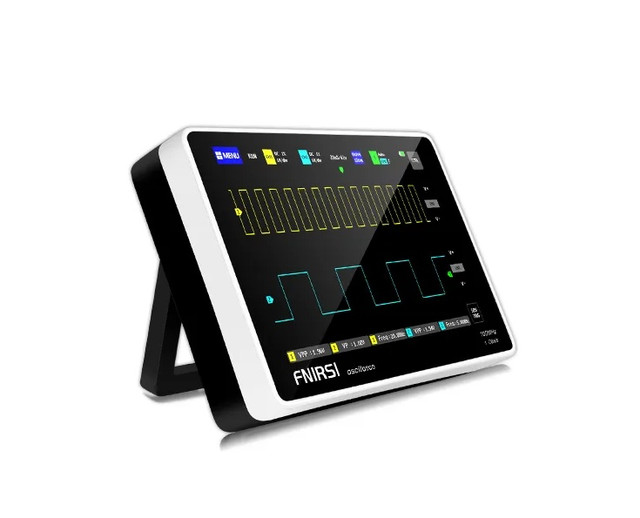

FNIRSI-1013D - це повнофункціональний двоканальний осцилограф, оснащений 7” високо-контрастним сенсорним дисплеєм з роздільною здатністю 800х480 і функцією налаштування яскравості. Він має частоту дискретизації 1ГВиб/с і аналогову пропускну здатність 100 МГц. Три функції по захопленню і аналізу сигналів (одиночний/нормальний/автоматичний), з можливістю збереження у внутрішній пам'яті до 1000 форм сигналів і 1000 знімків екрана, для подальшого аналізу або передачі їх на комп'ютер через USB інтерфейс.

Код виробника: 8A8

Модуль захисту високої напруги може витримувати напругу до 400В у режимі х1. Вбудований Li-Ion акумулятор ємністю 6000мАг, розрахований на 4 години безперервної роботи. Зручне і інтуїтивне меню та функції масштабування, переміщення хвилі тощо полегшують роботу з осцилографом.

Характеристики:

·                                 Кількість каналів: 2

·                                 Полоса пропускання: 100 Мгц при частоті дискретизації 1 ГВиб/с (1X = 5 МГц, 10X = 100 МГц)

·                                 Частота дискретизації: 1 ГВиб/с

·                                 Глибина запису: 240 Кб

·                                 Діапазон високої напруги: 1 х може виміряти 0 ~ 40 В, 10 х може виміряти 0 ~ 400 В

·                                 Розв'язка входу: DC, AC

·                                 Вхідний імпеданс: 1 МОм

·                                 Встановлення коефіцієнта затухання: 1Х, 10Х

·                                 Максимальна вхідна напруга: 40 В (1X), 400 В (10Х)

·                                 Коефіцієнт розгортки: 50 с/діл - 10 нс/діл

·                                 Вертикальна розгортка: 50 мВ/діл - 500 В/діл

·                                 Час наростання: < 3 нс

·                                 Вертикальна роздільна здатність: 8 біт

·                                 Точність напруги: ± 2%

·                                 Точність частоти: ± 0,01%

·                                 Режими синхронізації: автоматичний, нормальний, одиночний

·                                 Режим тригера по фронту: спадний / висхідний

·                                 Автоматичні вимірювання: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period

·                                 Функція: FFT аналізує спектральні характеристики сигналу

·                                 Функція Ліссажу використовується для визначення амплітуди, частоти і фазового контрасту двох групових сигналів

·                                 Курсорні вимірювання: XY, тригер Y

·                                 Дисплей: 7" ємнісний сенсорний TFT екран високої контрастності з роздільною здатністю 800х480 і регулюванням яскравості

·                                 Живлення: вбудована літієва батарея 6000 мАг, розрахована на 4 години безперервної роботи і часом заряджання 5 годин

·                                 Інтелектуальний захист напруги: до 400 В в режимі 1Х

·                                 Інтерфейс підключення: USB (5 В / 2 А)

·                                 Вбудована пам'ять: 1 Гб (з можливістю збереження у внутрішній пам'яті до 1000 форм сигналів і 1000 знімків екрану)

·                                 Габарити: 184 х 124 х 50 мм

·                                 Вага нетто: 650 г

Основні функції захоплення і аналізу сигналів:

·                                 Одиночний режим - аналіз не періодичних сигналів

·                                 Нормальний режим - аналіз не періодичних цифрових сигналів

·                                 Автоматичний режим - аналіз аналогових періодичних сигналів

Комплектація

·                                 FNIRSI-1013D Цифровий планшетний сенсорний осцилограф

·                                 Блок живлення

·                                 Щупи

·                                 Кабель USB-Type C

·                                 Кабель

·                                 Інструкція
